DIMAC
NC Feeding Machines · Vendar European Distribution
PRECISIONE
IN OGNI
MOVIMENTO
Alimentatori NC a rullo e a pinza DIMAC per presse ad alta velocità. Tecnologia servo-motorizzata giapponese, distribuita in Europa da Vendar.
Chi siamo
DIMAC &
VENDAR
DIMAC è un'azienda giapponese con sede a Nagoya, Aichi, specializzata nella progettazione e produzione di alimentatori NC a controllo numerico per presse industriali ad alta velocità. Con decenni di esperienza nel settore dello stampaggio, DIMAC offre soluzioni servo-motorizzate che garantiscono precisione di alimentazione, affidabilità operativa e semplicità di integrazione.
Ogni prodotto DIMAC è equipaggiato con un controller dedicato che permette la configurazione di tutti i parametri di alimentazione — lunghezza di avanzamento, angolo, SPM — con calcolo automatico della velocità di trasporto materiale.
Vendar è il distributore ufficiale dei prodotti DIMAC per il mercato europeo, con sede a Sant'Angelo di Piove (PD), Italia. Vendar offre supporto tecnico, consulenza di selezione e assistenza post-vendita in tutta Europa.
SERIE R·J

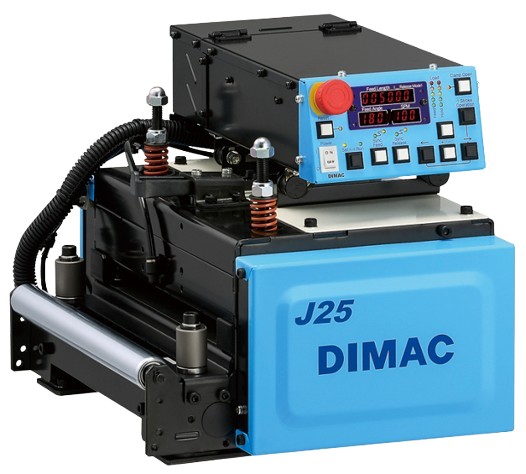

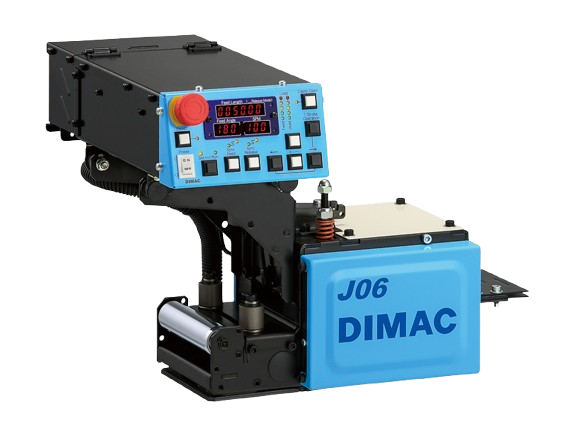

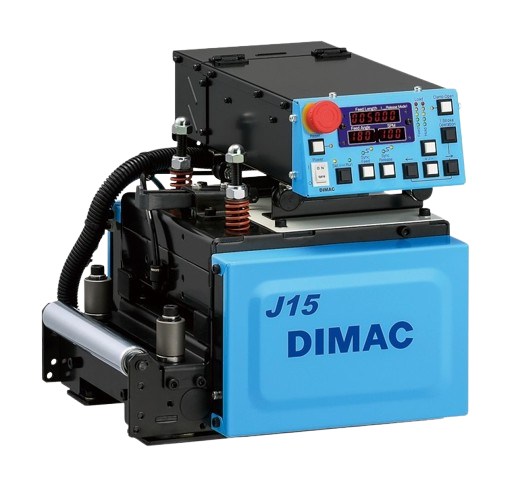

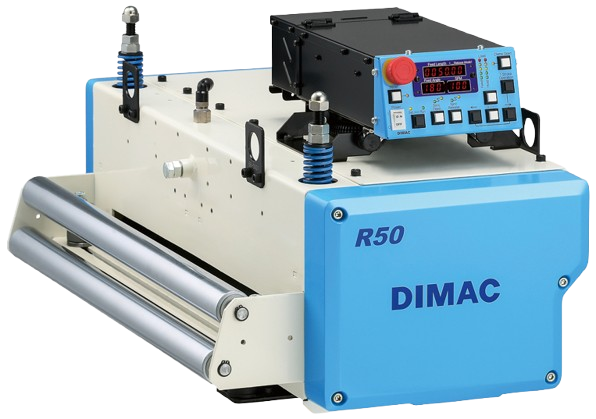

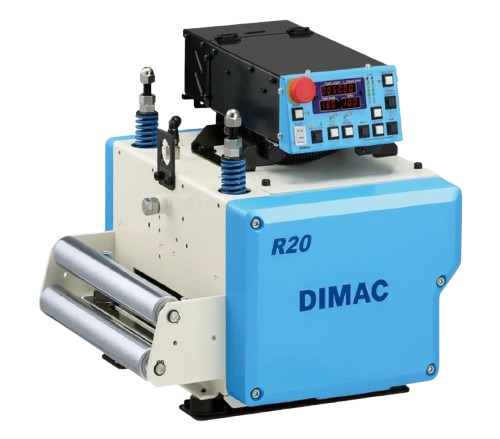

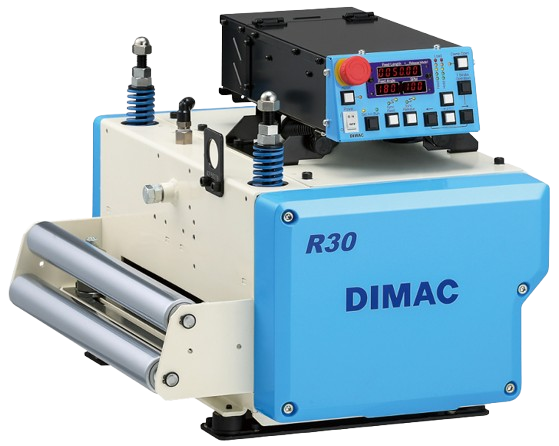

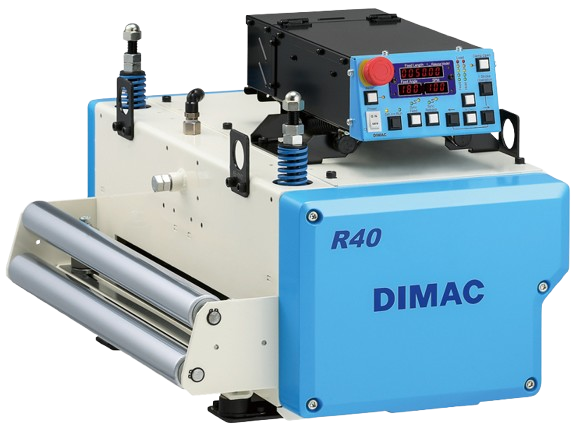

La Serie R·J è la gamma di alimentatori NC a rullo per uso universale, ideale per presse convenzionali. La Serie R è progettata per materiali fino a 500mm di larghezza e 3,2mm di spessore, mentre la Serie J, più compatta, copre applicazioni fino a 250mm con spessori fino a 2,3mm. Controller 410C con impostazione guidata di tutti i parametri e monitor di carico in tempo reale.
Scorri per vedere i modelli→
Tabella prestazioni
| SPM | FEED 150° (MM) | FEED 180° (MM) | FEED 210° (MM) |
|---|---|---|---|
| 200 | 28 | 42 | 60 |
| 190 | 31 | 47 | 67 |
| 180 | 35 | 54 | 76 |
| 170 | 40 | 61 | 86 |
| 160 | 46 | 70 | 98 |
| 150 | 54 | 80 | 113 |
| 140 | 63 | 94 | 131 |
| 130 | 74 | 110 | 153 |
| 120 | 88 | 131 | 181 |
| 110 | 106 | 157 | 215 |
| 100 | 131 | 192 | 255 |
| 90 | 164 | 234 | 303 |
| 80 | 207 | 286 | 364 |
| 70 | 263 | 353 | 443 |
| 60 | 338 | 443 | 548 |
| SPM | FEED 150° (MM) | FEED 180° (MM) | FEED 210° (MM) |
|---|---|---|---|
| 300 | 12 | 19 | 27 |
| 280 | 14 | 22 | 32 |
| 260 | 17 | 26 | 38 |
| 240 | 21 | 32 | 46 |
| 220 | 25 | 39 | 56 |
| 200 | 32 | 49 | 69 |
| 180 | 41 | 62 | 87 |
| 160 | 53 | 80 | 112 |
| 150 | 62 | 92 | 129 |
| 140 | 72 | 108 | 150 |
| 130 | 85 | 126 | 176 |
| 120 | 101 | 150 | 208 |
| 110 | 122 | 181 | 247 |
| 100 | 150 | 220 | 292 |
| 90 | 188 | 268 | 349 |
| SPM | FEED 150° (MM) | FEED 180° (MM) | FEED 210° (MM) |
|---|---|---|---|
| 250 | 18 | 29 | 41 |
| 240 | 20 | 32 | 45 |
| 230 | 23 | 35 | 50 |
| 220 | 25 | 39 | 55 |
| 210 | 28 | 43 | 61 |
| 200 | 32 | 48 | 68 |
| 180 | 40 | 61 | 86 |
| 160 | 53 | 79 | 111 |
| 150 | 61 | 91 | 128 |
| 140 | 71 | 106 | 149 |
| 130 | 84 | 125 | 174 |
| 120 | 100 | 149 | 206 |
| 110 | 121 | 179 | 244 |
| 100 | 149 | 218 | 289 |
| 90 | 186 | 265 | 345 |
I valori possono variare in funzione del carico applicato dal materiale sull'alimentatore. Il completamento del feed nell'angolo impostato non è garantito in presenza di tensioni elevate nel materiale.
SERIE H
La Serie H è progettata specificamente per presse ad alta velocità, con capacità fino a 1000 spm. Il sistema H-RV offre un meccanismo di sgancio rapido del supporto apron tramite leva a camma, per ispezione e pulizia facilitata dei rulli. Disponibile anche nella versione H Separate Roll with RV con rulli anulari posizionabili in larghezza per materiali secondariamente lavorati. Controller 430C con gestione precisa dell'angolo di alimentazione e rilascio.
Scorri per vedere i modelli→
Model H07

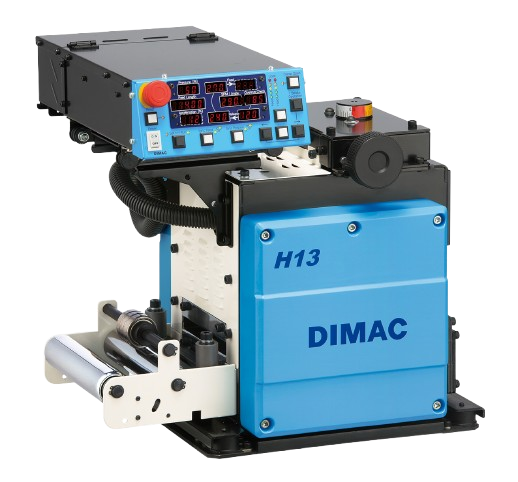

Model H13

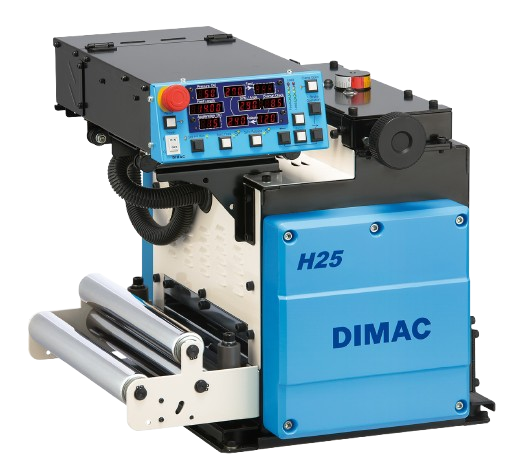

Model H25
Tabella prestazioni
| SPM | FEED 180° (MM) | FEED 210° (MM) |
|---|---|---|
| 1000 | 5,8* | 9,5* |
| 900 | 8,1* | 13,0* |
| 800 | 11,6 | 18,1* |
| 700 | 17,1 | 25,9 |
| 600 | 25,9 | 38,6 |
| 500 | 41,4 | 59,3 |
| 400 | 68,3 | 90,8 |
| 300 | 113,3 | 143,2 |
| 200 | 203,2 | 248,2 |
| SPM | FEED 180° (MM) | FEED 210° (MM) |
|---|---|---|
| 1000 | 5,1* | 8,4* |
| 900 | 7,2* | 11,5* |
| 800 | 10,3 | 16,0* |
| 700 | 15,1 | 23,0 |
| 600 | 23,0 | 34,1 |
| 500 | 36,7 | 53,5 |
| 400 | 63,0 | 86,9 |
| 300 | 110,8 | 142,7 |
| 200 | 206,4 | 254,2 |
| SPM | FEED 180° (MM) | FEED 210° (MM) |
|---|---|---|
| 700 | 11,3 | 17,2* |
| 600 | 17,2 | 25,6 |
| 500 | 27,5 | 40,1 |
| 400 | 47,4 | 68,1 |
| 300 | 91,7 | 123,6 |
| 200 | 187,3 | 235,1 |
* In funzione dell'angolo di avvio e dell'accelerazione della pressa, il movimento di rilascio potrebbe non riuscire a seguire. Richiede encoder dedicato per la sincronizzazione con la pressa.
SERIE A - A
La Serie A-A è un alimentatore NC a rullo a lungo passo per presse ad alta velocità, progettato per alimentazioni di grande lunghezza (fino a 999,99mm) a velocità elevate. Utilizza un sistema di pressione rullo elettromagnetico (Air Free) con regolazione automatica dello spessore e dell'accelerazione. Controller 491C con impostazione diretta di pressione, angolo di start/fine, overrun check. Disponibile nelle versioni A40A (400mm) e A60A (600mm).
Scorri per vedere i modelli→
Model A40A

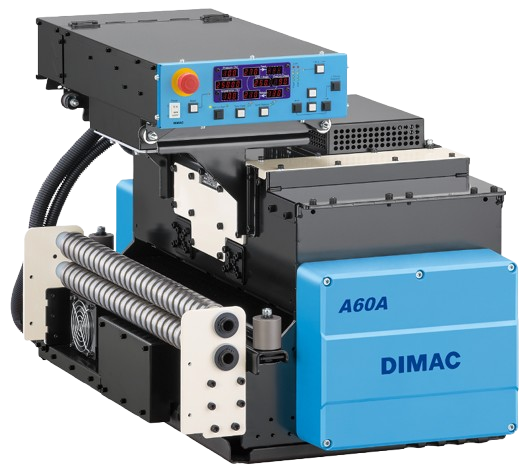

Model A60A
Tabella prestazioni - Feed max (mm) per peso materiale
| SPM | 3 KG (MM) | 5 KG (MM) | 7 KG (MM) |
|---|---|---|---|
| 600 | 17,4 | 10,9 | 5,7 |
| 500 | 31,9 | 19,9 | 10,5 |
| 400 | 61,8 | 38,5 | 20,4 |
| 300 | 133,2 | 83,1 | 44,0 |
| 200 | 334,7 | 223,1 | 118,0 |
| 100 | 959,3 | 838,9 | 555,0 |
| SPM | 3 KG (MM) | 5 KG (MM) | 7 KG (MM) |
|---|---|---|---|
| 600 | 31,9 | 19,9 | 10,5 |
| 500 | 55,0 | 34,3 | 18,1 |
| 400 | 101,4 | 63,3 | 33,5 |
| 300 | 209,8 | 131,0 | 69,3 |
| 200 | 459,6 | 339,2 | 179,6 |
| 100 | 999,9** | 999,9** | 803,8 |
| SPM | 3 KG (MM) | 5 KG (MM) | 7 KG (MM) |
|---|---|---|---|
| 600 | 50,8* | 31,7* | 16,7* |
| 500 | 82,6 | 52,6 | 27,8 |
| 400 | 142,7 | 94,1 | 49,8 |
| 300 | 278,8 | 189,7 | 100,3 |
| 200 | 584,5 | 464,2 | 254,1 |
| 100 | 999,9** | 999,9** | 999,9** |
* Dipende dall'angolo di avvio e accelerazione della pressa. ** Valore limite di impostazione.
SERIE G - NC Grip

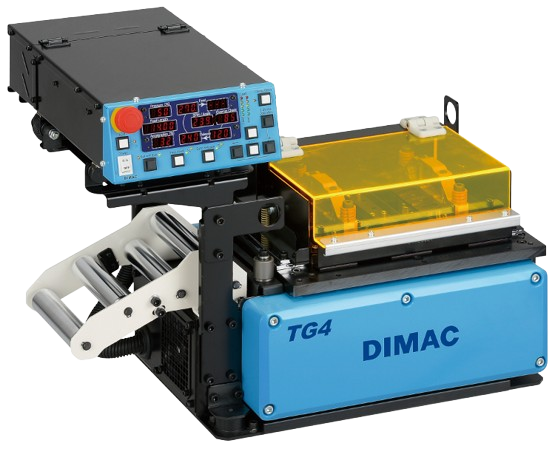

La Serie G è un alimentatore NC a pinza (grip) per presse ad alta velocità. Grazie al meccanismo di feed e release indipendente dalla pressa, non risente delle variazioni di velocità del volano. Il sistema di pressione e rilascio è elettromagnetico (Air Free). Ideale per nastri stretti (8–120mm) con spessori molto sottili fino a 0,8mm. Controller 470C. Il modello TG4 raggiunge 1000 spm con feed max di 40mm; il G11 arriva a 600spm con feed max di 110mm.
Scorri per vedere i modelli→

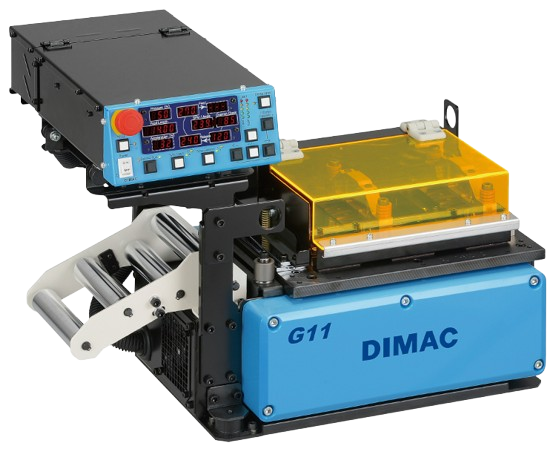

Model G11
Model TG4
Tabella prestazioni
| SPM | FEED 150° (MM) | FEED 180° (MM) |
|---|---|---|
| 600 | 1,9 | 4,5 |
| 500 | 4,5 | 9,1 |
| 400 | 10,4 | 18,9 |
| 300 | 25,8 | 43,1 |
| 240 | 48,1 | 77,1 |
| 200 | 77,1 | *110,0 |
| 180 | 99,0 | *110,0 |
| 160 | *110,0 | *110,0 |
| SPM | FEED 150° (MM) | FEED 180° (MM) |
|---|---|---|
| 1000 | 1,7 | 3,1 |
| 800 | 3,5 | 5,9 |
| 600 | 7,8 | 12,6 |
| 500 | 12,6 | 19,6 |
| 400 | 21,7 | 33,2 |
| 350 | 29,7 | *40,0 |
* Valore limite di impostazione. Richiede encoder dedicato per la sincronizzazione con la pressa.
Accessori & Optional
OPTIONAL DISPONIBILI
Sensore Ottico Fine Nastro
Optical Work Shortage Sensor
Rileva la fine del nastro di materiale per arresto automatico della pressa e segnalazione operatore.
Funzione Traino
Pulling Function
Inverte il verso di alimentazione per applicazioni in traino (pull) del materiale anziché in spinta (push).
Offset Controller
Controller Off-set
Permette lo spostamento del pannello di controllo per una migliore ergonomia di installazione.
Cover Basculante
Swing Cover
Cover apribile a cerniera per accesso rapido ai rulli di alimentazione senza smontaggio.
Apron Esteso
Extended Apron
Apron di guida esteso per materiali di maggiore lunghezza o applicazioni che richiedono un supporto aggiuntivo all'ingresso.
Piastra di Scorrimento
Slide Plate for Mounting
Piastra di montaggio con scorrimento laterale per regolazione fine del posizionamento dell'alimentatore sulla pressa.
Controller & Optional controllo
UNITA' DI CONTROLLO
Ogni serie DIMAC monta un controller dedicato ottimizzato per le prestazioni della macchina. Tutti i controller sono disponibili con la stessa gamma di moduli opzionali, garantendo coerenza operativa nell'intera linea produttiva.
410C
Serie R-J — R20/R30/R40/R50 · J06/J15/J25
- Impostazione Lunghezza Feed, Angolo, SPM
- Calcolo automatico velocità trasporto
- Monitor di carico in tempo reale
- Display digitale multifunzione
- Alimentazione trifase/monofase AC200V
430C
Serie H — H07/H13/H25
- Impostazione Pressione %, Angolo Start/Fine
- Impostazione Release Start/Finish
- Overrun Check integrato
- Display SPM durante la marcia
- Display angolo di stop a pressa ferma
- Solo trifase AC200V · Encoder dedicato
470C
Serie G — G11/TG4
- Impostazione Feed Length, Grip Pressure
- Angoli Feed Start / Feed Interfere
- Release Start / Release Finish
- Overrun Check (display)
- Accelerazione automatica (display %)
- Solo trifase AC200V · Encoder dedicato
491C
Serie A-A — A40A/A60A
- Impostazione Feed Length (mm/inch)
- Roll Pressure %, Press Shot Speed
- Feed Start & Overrun Check Angles
- Release Start/Finish Angles
- Automatic Acceleration Setting
- Automatic Thickness Adjustment
Moduli Optional Controller — Compatibili con tutte le Serie
DS6
Feed Direction Change
Permette l'inversione del verso di alimentazione da pannello, con sensore fork opzionale per rilevamento posizione.
MP6
Data Bank
Memorizzazione di più set di parametri (Layer No., Repeat Count) per cambio rapido di produzione.
FF6
Feed Completion Output
Uscita segnale al completamento del feed con impostazione Output Time e Start Permission, collegabile a PLC.
BS6
Feed During Output
Uscita attiva durante il movimento di alimentazione, con Additional Time impostabile per logiche di sicurezza.
TC6
Feed Conditions Measurement
Modulo di misura delle condizioni di alimentazione con Measuring Time impostabile e visualizzazione Status.
RC6A
Remote Box
Pannello remoto compatto con funzioni essenziali (Memory, Reset) per operatività a distanza dalla macchina.
